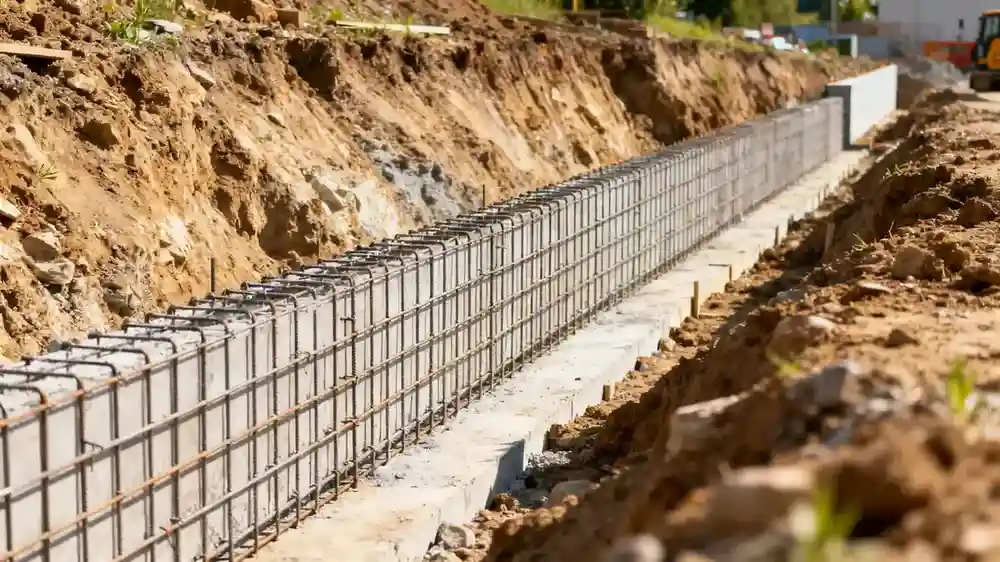

Methodik
Die Stützmauerplanung gliedert sich in drei Phasen: Vorerkundung, Feld- und Laboruntersuchungen sowie statische Berechnung. Zunächst werden historische Karten und vorhandene Bohrprofile (DIN 4022) ausgewertet. Anschließend erfolgen Rammsondierungen (DPH nach DIN 4094) bis in 6 m Tiefe zur Bestimmung der Lagerungsdichte. Parallel entnehmen wir gestörte und ungestörte Bodenproben für die Bodenmechanik-Labor – Prüfungen (Scherfestigkeit, Konsistenzgrenzen). Die Standsicherheit wird nach EC 7-1 (DIN EN 1997-1) mit Teilsicherheitsbeiwerten berechnet. Bei einer typischen Wandhöhe von 3,0 m ergibt sich ein erforderlicher Erdwiderstand von mindestens 150 kN/m – abhängig vom Reibungswinkel φ'. Ergänzend setzen wir Böschungsstabilität-Analysen ein, um Gleitbruch zu vermeiden.
Technische Referenzparameter
| Parameter | Referenzwert |
|---|---|
| Reibungswinkel φ' (Grobkorn) | 32° – 38° |
| Kohäsion c' (Feinkorn) | 5 – 25 kN/m² |
| Wandhöhe (Regelfall) | 1,5 – 5,0 m |
| Erddruckbeiwerte (K_a, K_p) | 0,25 – 0,55 / 2,0 – 5,0 |
| Zulässige Setzung (Grenzwert) | ≤ 5 cm |
Lokale Aspekte — Deutschland
Die geotechnischen Randbedingungen für Stützmauerplanung variieren in Deutschland erheblich. In Norddeutschland (Hamburg, Bremen, Rostock) dominieren weiche organische Tone und Torfe, die geringe Scherfestigkeiten aufweisen – hier sind tief gegründete Winkelstützwände oder Spundwände erforderlich. Im Süden (München, Stuttgart) stehen dichte Kiese und Mergel an, die hohe Erdwiderstände ermöglichen. In den mitteldeutschen Lössgebieten (Leipzig, Magdeburg) ist mit Setzungsfließgefahr zu rechnen. Ground Geotechnik passt die Planung stets an die regionale Geologie an, z. B. durch Verwendung von DIN 1054-Entwurfsvarianten für Hamburg oder München.
Experten kontaktieren
Unser Team prüft Ihr Vorhaben und erstellt einen Erstbericht unverbindlich.
Oder schreiben Sie uns direkt an [email protected]
Anwendbare Normen
- DIN 1054 (Baugrund – Sicherheitsnachweise)
- DIN EN 1997-1 (Eurocode 7: Entwurf, Berechnung, Bemessung)
- DIN 4085 (Erddruckberechnung)
- DIN 4124 (Baugruben und Gräben)
Häufig gestellte Fragen
Welche Bodenuntersuchungen sind für eine Stützmauerplanung erforderlich?
Erforderlich sind mindestens drei Kleinbohrungen (DIN 4022) bis unter die Gründungssohle, Rammsondierungen nach DIN 4094 sowie Laborversuche zur Bestimmung von Korngrößenverteilung, Scherfestigkeit und Konsistenzgrenzen. Die Anzahl richtet sich nach der Wandlänge und Homogenität des Baugrunds.
Welche Normen gelten für die Standsicherheit von Stützmauern?
Die Standsicherheit wird nach DIN 1054 in Verbindung mit DIN EN 1997-1 (Eurocode 7) nachgewiesen. Ergänzend sind DIN 4085 für Erddruckansätze und DIN 4124 für Baugrubensicherung zu beachten. Für den Grenzzustand der Tragfähigkeit (GZ 1) sind Teilsicherheitsbeiwerte anzusetzen.
Wie lange dauert eine typische Stützmauerplanung?
Die Bearbeitungsdauer beträgt bei Standardprojekten 3 bis 6 Wochen – abhängig von Bohrtiefe, Anzahl der Laborversuche und Komplexität der Geometrie. Bei Eilprojekten mit vorhandenen Baugrunddaten ist eine verkürzte Planung in 2 Wochen möglich.
Wie viel kostet eine Stützmauerplanung in Deutschland?
Die Kosten für eine Stützmauerplanung liegen je nach Aufwand zwischen 950 € und 3.800 €. Der Preis hängt ab von der Wandhöhe, Anzahl der erforderlichen Bohrungen, Laborversuchen und der örtlichen Zugänglichkeit. Für ein verbindliches Angebot kontaktieren Sie uns bitte mit Ihren Projektunterlagen.
